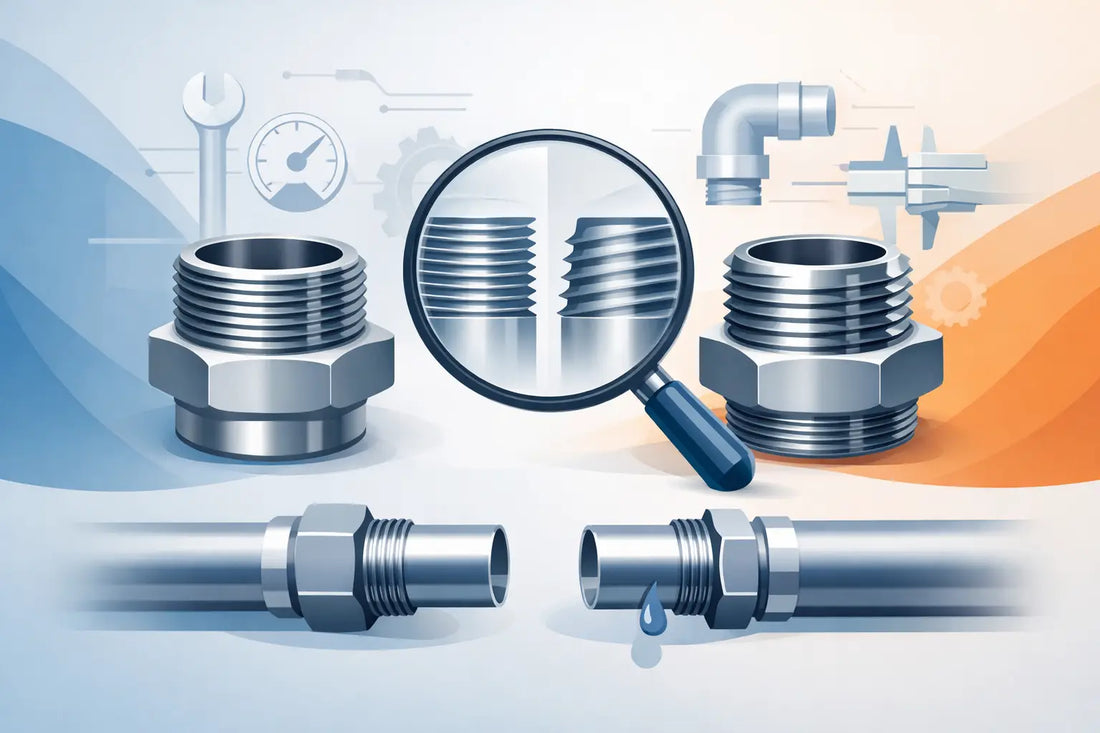

BSP NPT Diş Farkı ve Doğru Bağlantı Seçimi

Bir vana veya fittings parçası hatta fiziksel olarak başlangıçta oturabilir; bu, bağlantının uyumlu olduğu anlamına gelmez. BSP NPT diş farkı özellikle paslanmaz çelik küresel vana, pislik tutucu, çekvalf ve adaptör seçiminde gözden kaçtığında çapraz diş, kaçak ve parça hasarıyla sonuçlanabilir. Satın alma aşamasında yalnızca inç ölçüsüne bakmak yerine diş standardını, erkek-dişi yapısını ve sızdırmazlık yöntemini birlikte doğrulamak gerekir.

BSP ve NPT diş standardı nedir?

BSP, British Standard Pipe tanımının kısaltmasıdır. Türkiye'de ve Avrupa ile bağlantılı birçok endüstriyel uygulamada yaygın olarak kullanılır. BSP standardı kendi içinde paralel dişli BSPP ve konik dişli BSPT olmak üzere iki temel yapıya ayrılır. BSPP çoğunlukla G harfiyle, BSPT ise R, Rc veya Rp işaretleriyle tanımlanır.

NPT ise National Pipe Taper standardıdır ve ağırlıklı olarak Kuzey Amerika menşeli ekipmanlarda görülür. NPT dişler koniktir. Dişler sıkıldıkça erkek ve dişi yüzeyler birbirine daha fazla baskı uygular; sızdırmazlık diş yanakları arasındaki temas ile desteklenir.

Her iki sistemde de nominal ölçü inç olarak verildiği için karışıklık sık yaşanır. Örneğin 1/2 inç BSP ve 1/2 inç NPT bağlantılar aynı hat sınıfında görünse bile diş profilleri aynı değildir. Birbirine zorlanarak takılmaları, güvenli bir montaj yöntemi değildir.

BSP NPT diş farkı hangi teknik noktalardadır?

BSP ve NPT arasındaki temel ayrım diş açısıdır. BSP diş formunda açı 55 derecedir ve Whitworth profili kullanılır. NPT diş açısı ise 60 derecedir. Bu küçük görünen geometrik fark, dişlerin birbirine doğru biçimde yataklanmasını engeller.

İkinci fark, diş formunun tepe ve dip yapısıdır. BSP'de diş tepeleri ve dipleri daha yuvarlak karakterdedir. NPT'de profil 60 dereceli farklı bir geometriye sahiptir. Aynı nominal çapta ilk birkaç turda kavrama hissi oluşsa dahi diş yanakları tam temas etmez. Bağlantı ilerledikçe parçalardan birinin dişi ezilebilir veya çatlama riski oluşabilir.

Üçüncü başlık konikliktir. NPT standart olarak konik yapıdadır. BSP tarafında ise hem paralel hem konik seçenek bulunduğundan ürün kodunun doğru okunması gerekir. BSPT ve NPT'nin ikisi de konik olmasına rağmen, aynı standart değildir. Her iki tipte de yaklaşık 1:16 koniklik bulunması, onları birbirinin yerine kullanılabilir yapmaz; açı ve adım farklılıkları bağlantının güvenilirliğini bozar.

| Teknik özellik | BSPP / G | BSPT / R | NPT |
|---|---|---|---|
| Diş yapısı | Paralel | Konik veya eşleşen paralel dişi yapı | Konik |
| Diş açısı | 55 derece | 55 derece | 60 derece |
| Ana sızdırmazlık noktası | Conta, O-ring veya düz yüzey | Diş teması ve uygun sızdırmazlık malzemesi | Diş teması ve uygun sızdırmazlık malzemesi |
| Yaygın kullanım | Avrupa tipi vana ve fittings | Tesisat ve boru bağlantıları | Amerikan standartlı ekipmanlar |

Tablodaki BSPT satırı uygulamaya göre değerlendirilmelidir. ISO 7 kapsamındaki R konik erkek diş, Rc konik dişi veya Rp paralel dişi bağlantıyla eşleşebilir. Bu nedenle yalnızca “BSPT” ifadesi yerine parça üzerindeki tam diş tanımını incelemek daha doğru sonuç verir.

Diş adımı neden ayrıca kontrol edilmelidir?

Diş adımı, belirli bir uzunluktaki diş sayısını ifade eder. BSP ve NPT'nin bazı küçük çaplarda diş sayıları birbirine yakın olabilir. Ancak yakın olması, eşit olduğu anlamına gelmez. Nominal çap büyüdükçe ve bağlantı derinleştikçe uyumsuzluk daha belirgin hale gelir.

Özellikle sahada eski bir bağlantıya yeni vana takılırken “birkaç tur döndü” yaklaşımı kullanılmamalıdır. Doğru erkek parça, dişi bağlantıya el ile belirli bir derinliğe kadar düzgün ve takılmadan ilerlemelidir. Erken sıkışma, eğik başlama veya aşırı kuvvet ihtiyacı uyumsuz diş ya da hasarlı bağlantı işaretidir.

Ölçü tanımları: 1/2 inç her zaman aynı çap değildir

Boru dişlerinde verilen 1/4, 3/8, 1/2 veya 1 inç ifadeleri doğrudan dış çapı göstermez. Bunlar tarihsel olarak borunun anma çapına dayanan nominal tanımlardır. Bu nedenle kumpasla ölçülen dış çapın ürün isminde yazan inç değeriyle bire bir aynı çıkması beklenmemelidir.

Doğru tespit için önce bağlantının erkek mi dişi mi olduğu belirlenmelidir. Erkek bağlantıda dişlerin dış çapı, dişi bağlantıda ise iç çap yaklaşık olarak ölçülür. Ardından diş tarağıyla adım kontrol edilir. Son aşamada bağlantının paralel mi konik mi olduğu incelenir. Konik erkek dişte dış çap, dişin ucundan omuz kısmına doğru artar.

Sadece çap ölçüsüyle sipariş verilmesi risklidir. Örneğin bir vana gövdesinde G 1/2 işareti bulunuyorsa paralel BSPP bağlantı söz konusudur ve sızdırmazlık çoğu zaman karşı yüzeydeki conta, O-ring veya uygun yatakla sağlanır. NPT erkek adaptörü bu girişe doğrudan bağlamak, diş tipi doğru olmadığı için uygun değildir.

Sızdırmazlık yöntemi bağlantı seçimini değiştirir

BSPP bağlantılarda sızdırmazlık çoğu zaman dişlerde oluşmaz. Erkek adaptörün omuzundaki conta, bonded seal, O-ring veya bağlantı yüzeyindeki düz conta görev yapar. Bu nedenle paralel dişli bir BSPP bağlantıda yalnızca PTFE bant kullanarak kaçak sorununu çözmeye çalışmak doğru yaklaşım değildir. Öncelikle karşı parçanın conta yatak geometrisi kontrol edilmelidir.

NPT'de ve uygun BSPT eşleşmelerinde diş sızdırmazlık elemanının parçasıdır. PTFE bant, diş sızdırmazlık ipi veya akışkana uygun sıvı conta kullanılabilir. Ancak bu malzemeler standart uyumsuzluğunu telafi etmez. Bant, yalnızca doğru standarttaki ve sağlam dişlerde mikro boşlukları desteklemek içindir.

Aşırı PTFE bant kullanımı da ayrı bir risktir. Fazla sarılan bant bağlantının gereğinden önce sıkışmasına, ilk dişlerin zorlanmasına ve hat içine parça kopmasına neden olabilir. Özellikle küçük çaplı hatlarda kopan malzeme, vana oturma yüzeyine veya hassas ekipmana ulaşabilir.

Vana ve fittings seçiminde pratik kontrol sırası

Satın alma öncesinde ürün açıklamasında yer alan bağlantı standardı, gövde malzemesi ve çalışma koşulları birlikte kontrol edilmelidir. Paslanmaz çelik 304 veya 316 vana seçimi kimyasal dayanım açısından doğru olsa bile, yanlış diş standardı montajı durdurur. Bağlantı tipi, malzeme kalitesinden bağımsız bir uygunluk kriteridir.

Mevcut hattın standardı belirsizse vana sökülmeden önce gövde üzerindeki G, R, NPT, BSPP veya BSPT işaretleri aranmalıdır. İşaret yoksa ölçüm yapılmalı; mümkünse sökülen eski parça ile diş tarağı karşılaştırılmalıdır. Yalnızca boru çapına veya anahtar ağzına göre standardı tahmin etmek güvenilir değildir.

Farklı standarttaki ekipmanların aynı hatta kullanılması gerektiğinde doğru çözüm, uygun standarda sahip bir adaptördür. Örneğin BSPP dişli bir vana ile NPT hat arasında kullanılacak adaptörün iki tarafındaki diş tipi açıkça belirtilmelidir. Adaptör seçerken akışkan, sıcaklık, basınç sınıfı ve paslanmaz çelik gereksinimi de göz önünde tutulmalıdır. Diş uyumu sağlanmış olsa bile uygun olmayan conta malzemesi veya yetersiz basınç sınıfı işletme riski yaratabilir.

Montajda bağlantıyı önce elle başlatın. Anahtar kullanımı, dişlerin düzgün kavradığı doğrulandıktan sonra devreye girmelidir. Vana gövdesini veya ince cidarlı fittings parçasını gereğinden fazla sıkmak, özellikle konik bağlantılarda deformasyona yol açabilir. Üretici tork bilgisi yoksa kontrollü sıkma ve işletme basıncında kaçak testi daha güvenli bir yöntemdir.

Hangi durumda BSP, hangi durumda NPT seçilmelidir?

Seçim, tercih meselesinden çok mevcut sistem standardına bağlıdır. Avrupa ve Türkiye'de kullanılan birçok dişli vana, filtre ve fittings BSP standardıyla sunulur. Amerikan menşeli pompa, cihaz, enstrüman veya proses ekipmanlarında NPT bağlantıya daha sık rastlanır. Hatta daha önce eklenmiş adaptörler nedeniyle sistemin farklı noktalarında iki standardın bir arada bulunması da mümkündür.

Yeni kurulumlarda tek bir bağlantı standardında ilerlemek stok, bakım ve yedek parça yönetimini kolaylaştırır. Bakım ekipleri doğru adaptörü, contayı ve yedek vanayı daha hızlı belirler. VanaBu gibi teknik ürün tedariklerinde ürünün diş standardını sipariş aşamasında netleştirmek, sahadaki bekleme süresini ve yanlış ürün iadesi riskini azaltır.

Doğru bağlantı, yalnızca parçaların birbirine vidalanması değildir. Diş açısı, adım, koniklik, conta yüzeyi ve işletme koşulu aynı anda uyumlu olduğunda vana hattı güvenli, servis edilebilir ve uzun ömürlü çalışır. Şüpheli bir bağlantıyı zorlamak yerine standardı ölçmek ve uygun adaptörü seçmek, çoğu zaman en hızlı teknik çözümdür.
